Comment cacher un boîtier DCL ?
Varnys
Cacher un boîtier DCL suppose de distinguer deux pièces. La boîte encastrée au plafond a son couvercle, et il reste à savoir à quoi il sert.
Le cache du luminaire, ou coupelle, vient par-dessus. Ce que la norme des luminaires lui demande au juste commande la suite, à commencer par le cas du boîtier trop grand pour lui.
Restent ce que le diagnostic électrique relève à la revente, et ce qu'il faut faire des fils apparents.

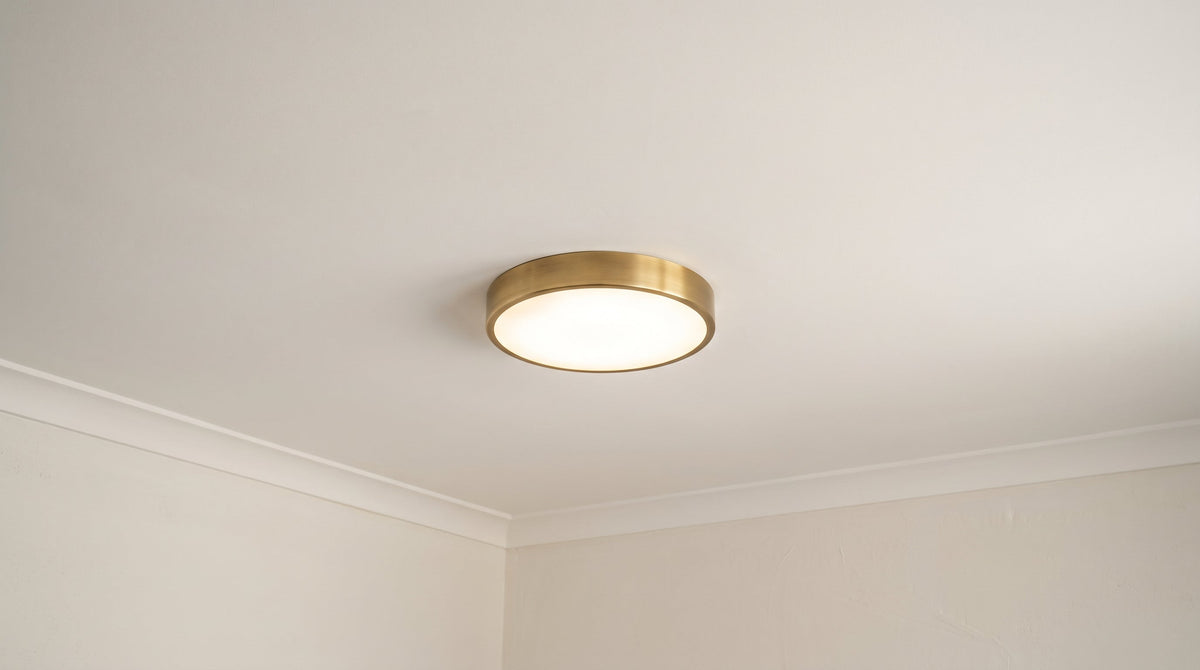

Les plafonniers plaqués du catalogue se posent contre le plafond, sur le boîtier déjà en place.
01Le couvercle ferme la boîte, et ce n'est pas une question de décoration
Une boîte encastrée au plafond contient des connexions sous tension. Ce qu'on cherche à masquer n'est donc pas un défaut esthétique, c'est une ouverture.
L'INRS range la barrière ou l'enveloppe parmi les trois moyens de protection contre les contacts directs, et lui fixe un degré de protection minimal en basse tension : IP2X ou IPXXB.
Une enveloppe qui tient ce rôle ne s'ouvre qu'à l'aide d'une clé ou d'un outil. Elle ne se retire pas à la main, et c'est précisément ce qui la distingue d'un habillage.
Cette fonction revient à l'enveloppe de la boîte, couvercle compris. Les boîtes relèvent d'ailleurs de leur propre norme produit, la NF EN IEC 60670-1, qui couvre les boîtes, les enveloppes et leurs parties.
02Le cache du luminaire n'est pas un couvercle
C'est la confusion d'où vient la question : on croit que poser le luminaire règle le problème.
Ce que la norme des luminaires exige
La NF EN IEC 60598-1 demande que, une fois l'appareil installé normalement, les parties actives susceptibles de provoquer un choc électrique ne soient pas accessibles. L'exigence porte sur le luminaire lui-même.
Aucune clause ne lui demande de recouvrir la boîte du plafond, ni de protéger ce qui s'y trouve. La coupelle est un habillage, pas une enveloppe au sens électrique.
Si elle recouvre largement la boîte, tant mieux. Si elle ne la ferme pas, la boîte reste à fermer par son propre couvercle, dessous.
La boîte doit-elle rester accessible ?
L'accessibilité des connexions relève d'un article dédié de la NF C 15-100, le 526.
Sa teneur exacte n'est pas publique : la norme est payante et son texte n'est pas reproduit en accès libre. Cet article ne tranche donc pas la question de savoir si un luminaire posé par-dessus vaut accessibilité.
Ce qui reste sûr est plus simple. Un couvercle comme un habillage vissé se retirent avec un outil : dans les deux cas, la connexion reste atteignable.
03Quand le boîtier est trop grand pour le cache
Le cas n'a pas de réponse toute faite : aucune dimension normalisée n'est publiée par une source non marchande pour une boîte d'encastrement de plafond.
Les diamètres qui circulent viennent tous de fiches produits. Ils décrivent un modèle précis, pas un standard auquel on pourrait se fier avant d'acheter.
Le réflexe utile tient donc en deux mesures : le diamètre visible au plafond d'abord, celui du cache ensuite. C'est une cote à demander, y compris pour les modèles de plafonnier du catalogue VARNYS.
Quand l'écart reste trop grand, deux issues : un luminaire dont le cache est plus large, ou une pièce d'habillage rapportée. Dans les deux cas, le couvercle reste dessous.
04Ce que le diagnostic électrique relève, et ce qu'il ignore
C'est le seul endroit où la question cesse d'être une affaire de goût : un tiers passe et note.
Ce que le diagnostic relève au titre des contacts directs
Aucun des domaines du diagnostic ne porte sur le DCL en tant que tel. Ce qui est relevé, c'est une partie active nue sous tension accessible, quel que soit le matériel.
L'état de l'installation intérieure d'électricité s'appuie sur la NF C 16-600, rendue obligatoire par l'arrêté du 28 septembre 2017.
Deux de ses libellés portent sur les contacts directs : l'enveloppe d'au moins un matériel manquante ou détériorée, et au moins une connexion avec une partie active nue sous tension accessible.
Les boîtes de dérivation ouvertes et les douilles y sont explicitement citées. Une boîte de plafond laissée ouverte présente la même caractéristique : une connexion atteignable.
Ce que ce constat vaut
L'état est dû dès que l'installation a plus de quinze ans, en vente comme en location.
Il informe l'acheteur et ne commande aucuns travaux. Mais l'anomalie reste écrite dans le rapport annexé au dossier de vente.
05Les fils apparents, et la seule règle qui compte
La question vient après la précédente : une fois la boîte fermée, que faire du câble qui descend ou qui court au plafond ?
Le même diagnostic relève comme anomalie le fait qu'un conducteur isolé ne soit pas placé, sur toute sa longueur, dans un conduit, une goulotte, une plinthe ou une huisserie, en matière isolante ou métallique, jusqu'à sa pénétration dans le matériel qu'il alimente.
Un habillage qui n'est ni conduit, ni goulotte, ni plinthe, ni huisserie ne répond pas à cette exigence. Il cache, il ne protège pas.
La pose apparente n'est pas interdite pour autant. Le guide pratique UTE C 15-520, consacré aux canalisations et aux modes de pose, la range parmi les modes reconnus, aux côtés des conduits, des moulures, des plinthes et des goulottes.
06Questions fréquentes
QComment faire tenir le cache d'un luminaire ?
Le cache se plaque au plafond par la pièce prévue à cet effet sur le luminaire, écrou, bague ou vis selon le modèle. Son rôle est mécanique, pas électrique : s'il ne tient pas, c'est un problème de montage, et la boîte reste fermée par son propre couvercle.
QComment installer un cache fil pour un luminaire au plafond ?
Un cache-fil masque un câble, il ne remplace pas un conduit. Le diagnostic électrique demande qu'un conducteur isolé soit placé sur toute sa longueur dans un conduit, une goulotte, une plinthe ou une huisserie : c'est cette exigence qui décide, pas l'accessoire choisi.
QComment cacher une gaine électrique au plafond ?
Une gaine est déjà un conduit : ce qu'elle demande, c'est d'être intégrée à un mode de pose reconnu. Le guide UTE C 15-520 les liste — conduit, moulure, plinthe, goulotte — aux côtés de la pose apparente.
QQuelle est la taille d'un boitier DCL pour plafond ?
Aucune dimension normalisée n'est publiée par une source non marchande. Les diamètres que l'on trouve viennent de fiches produits et décrivent un modèle précis. La seule valeur fiable est celle que l'on mesure sur son propre plafond.
